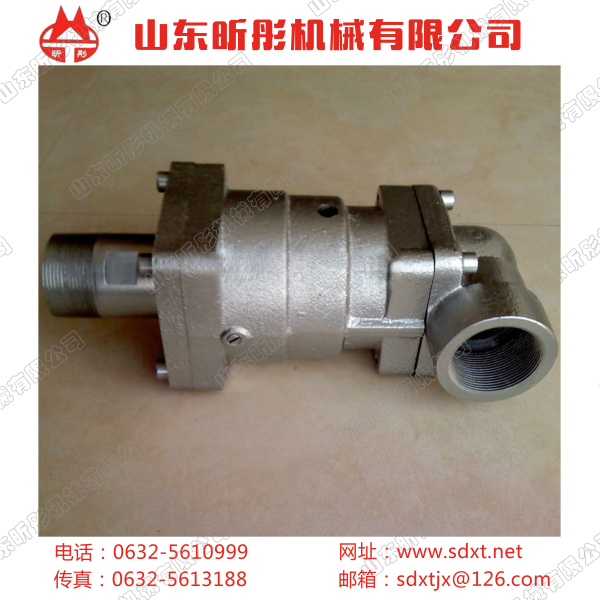

D型旋转接头
D型旋转接头结构特点：
其结构特点就是采用了波纹补偿器和浮动密封的主要形式，其密封可自由得到调节与补偿，使密封可靠、稳定，有效地降低了磨损，延长了使用寿命。密封环与空心轴和波纹补偿器共同组成浮动的双端面密封，有利于减小设备同心度差而带来的密封性不好等缺点。轴承的使用一方面起支撑作用，同时又提高了旋转精度，降低了磨擦扭矩。另外，壳体上设有观察孔，通过观察孔随时观察到密封环的磨损及密封情况。
使用参数:
最高转速：100r/min 最高压力：1.6MPa。
最高温度：150℃ 适用介质：热水、低压蒸气。 |
|
|
规格 |
型号 |
A |
C |
F1 |
G |
H |
H1 |
I |
L |
L4 |
L5 |
N |
O |
P |
Q |
R |
S |
T |
U |
|
25 |
DD25
DD-F25 |
R1 |
Rc1 |
55 |
10 |
70 |
18 |
14 |
256/257 |
231/232 |
63/64 |
25 |
40 |
85 |
115 |
16 |
10 |
4 |
14 |
|
32 |
DD32
DD-F32 |
R1-1/4 |
Rc1-1/4 |
78 |
11 |
82 |
25 |
18 |
264/266 |
234/236 |
57.5/59.5 |
32 |
44 |
100 |
140 |
18 |
12 |
4 |
18 |
|
40 |
DD40
DD-F40 |
R1-1/2 |
Rc1-1/2 |
83 |
10 |
92 |
25 |
20 |
288/299 |
256/267 |
60/71 |
38 |
49 |
110 |
150 |
18 |
12 |
4 |
18 |
|
50 |
DD50
DD-F50 |
R2 |
Rc2 |
88 |
10 |
95 |
21 |
18 |
308/320 |
270/282 |
56/68 |
50 |
60 |
125 |
165 |
20 |
15 |
4 |
18 |
|
65 |
DD65
DD-F65 |
R2-1/2 |
Rc2-1/2 |
110 |
14 |
120 |
40 |
20 |
359 |
314 |
72 |
65 |
75 |
145 |
185 |
20 |
18 |
4 |
18 |
|
80 |
DD80
DD-F80 |
R3 |
Rc3 |
115 |
16 |
130 |
38 |
24 |
404/385 |
348/329 |
94/75 |
75 |
90 |
160 |
200 |
20 |
20 |
8 |
18 |
|
100 |
DD100
DD-F100 |
R4 |
Rc4 |
146 |
20 |
160 |
40 |
28 |
532 |
464 |
109 |
100 |
118 |
180 |
220 |
22 |
22 |
8 |
18
|
|
|
