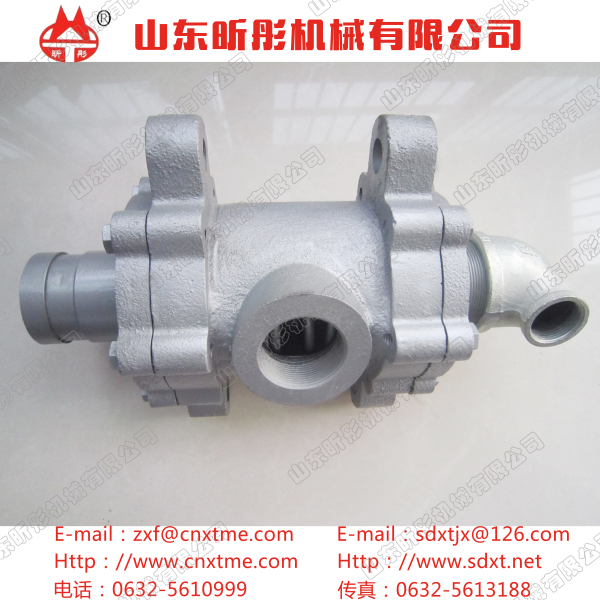

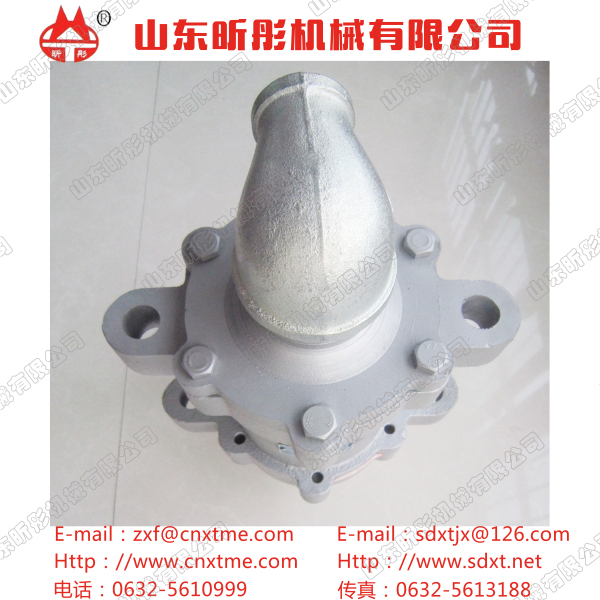

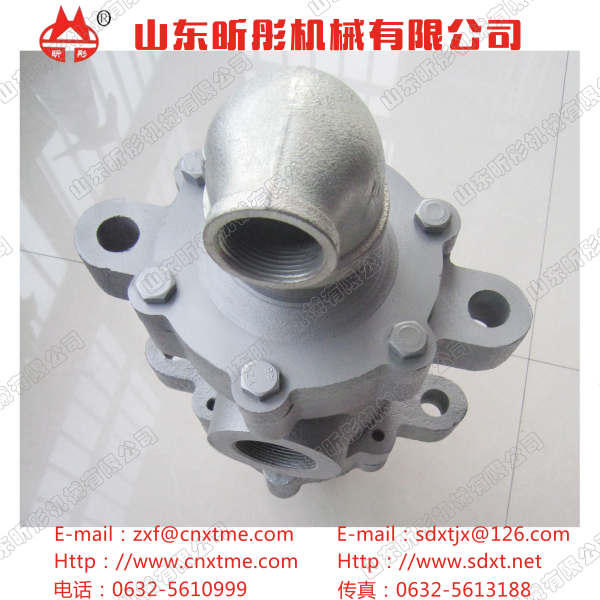

Q型旋转接头
其结构简单，密封性能稳定，维护方便。其结构如图所示：外管体直接接到辊子或烘筒上，为主要的旋转部件；经过精加工的外管体球面、底盖、底平面和浸渍石墨球面密封环行空间中滑动，加之无油轴承与壳体的紧密配合，使旋转接头自由支撑；球面密封环磨损后，借助于弹簧的预压力随时得到补偿，补偿时壳体缓缓向后移动，并可通过外管体上的刻线观察到密封线的磨损程度；当蒸水或其他介质流经球面密封环和无油轴承时,形成一层很薄的液膜,提供密封和润滑,从而减轻摩擦和磨损,延长了使用寿命.别外,壳体上采用双支耳支撑.
适用范围:
转速:N≤100RPM
温度:T≤200℃(
压力:≤1.6MPA
介质:蒸气导热油水热水
| 规格 | A | B | C | D | L | L1 | L3 | L4 | L5 | f1 | F2 | H | Φ | R | S | N | O | P | Q | T-U |
| 25 | R1〃 | G3/8〃 | Rc3/4〃 | Rc1/2〃 | 261 | 246 | 225 | 175 | 55 | 32 | 33 | 60 | 12 | 16 | 8 | 25 | 34 | 85 | 1165 | 4-14 |
| 32 | R1-1/4〃 | G1/2〃 | Rc1〃 | Rc1/2〃 | 304 | 288 | 267 | 212 | 60 | 38 | 38 | 68 | 14 | 18 | 12 | 30 | 42 | 100 | 140 | 4-18 |
| 40 | R1-1/2〃 | G3/4〃 | Rc11/4〃 | Rc3/4〃 | 355 | 337 | 312 | 242 | 68 | 48 | 43 | 90 | 14 | 18 | 12 | 38 | 48 | 110 | 150 | 4-18 |
| 50 | R2〃 | G1〃 | Rc11/2〃 | RC1〃 | 388 | 366 | 338 | 268 | 78 | 56 | 51 | 98 | 14 | 20 | 15 | 48 | 60 | 125 | 165 | 4-18 |
| 65 | R21/2〃 | G11/4〃 | Rc2〃 | Rc11/4〃 | 465 | 439 | 405 | 321 | 89 | 64 | 62 | 110 | 18 | 20 | 18 | 64 | 76 | 145 | 185 | 4-18 |
| 80 | R3〃 | G11/2〃 | Rc21/2〃 | Rc11/2〃 | 497 | 467 | 430 | 340 | 98 | 73 | 72 | 120 | 18 | 20 | 20 | 75 | 90 | 160 | 220 |
8-18 |
